| 加工定制：是 | 品牌：合康防爆 | 型号：BXK |
| 额定电流：100A | 短路关合电流：100KA | 壳体防护等级：IP65 |
| 外形尺寸：1000mm | 物料编号：矿用防爆强电箱 | 型号报价：1000 |
| 颜色：黄灰红 | 产地：浙江 |
矿用
1.1主要用途及适用范围

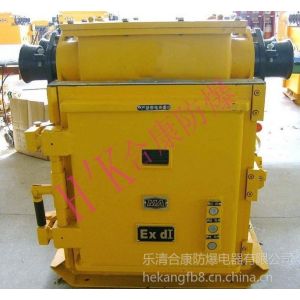

矿用隔爆型真空馈电开关（以下简称馈电开关）适用于具有甲烷爆炸性混合物及煤尘爆炸危险的矿井下，在交流50HZ，额定电压1140V及以下,电流630A及以下的中性点不接地的供电系统中的馈电开关。当供电线路中出现过载、短路、欠压、过载或漏电故障时，馈电开关能自动切断电源。
1.2使用环境及工作条件
a)海拔高度不超过2000m,环境大气压力80～110KPa;
b)周围环境温度为-5℃～+40℃,
c)周围空气相对温度不大于95%(+25℃时);
d)在有甲烷爆炸性混合物及煤尘爆炸危险的环境中;
e)在无破坏绝缘的气体或蒸汽的环境中
;
f)在无***摇晃和冲击振动的地方;
g)与水平面的安装斜度不起过15°;
h)能防止滴水的地方;
i)安装类别:Ⅲ类;
j)污染等级:3级。
2.结构特征与工作原理
2.1整体结构
2.1.1馈电开关主要由隔爆外壳和装于隔爆外壳内的本体单元组成，隔爆外壳通过4只螺栓连接于撬行底架上。
2.1.2隔爆外壳由接线腔和主腔组成，分为上、下两部分，接线腔有四只主回路电缆进出线引入装置，左右两侧各有一只控制回路进出线喇叭口。
前门通过位于主腔体左侧的开门机构与主腔体相连并支承在铰链上，当门前关闭时，前门与主腔体通过上下齿条和门、壳挡块互相扣住。馈电开关与前门与电源开关手柄之间装有机械联锁装置，***馈电开关处于断开位置，主腔才能打开；2.1.3真空短路器（ZK1-400/1.14）安装于主腔右侧，由螺栓固定在底板的导轨上，主腔左侧芯架、门盖上立板安装有馈电开关控制单元的电器件。馈电开关的控制保护器与显示部分做成一体，固定于门盖上，通过按钮可以对保护器参数进行设置，门盖上的观察窗方便观察。
